適用分野
■半導体製造装置：装置制御・データ収集用コンピュータの組み込み、SEMI-F47（瞬低耐性）が求められる工程装置・検査装置など
■産業用装置全般：検査装置・計測装置への組み込み、組み込みビッグデータの蓄積・解析、生産設備の制御・監視など
産業用パソコン

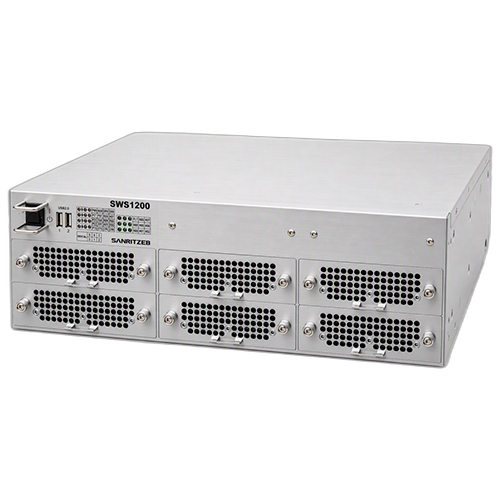

SWS1200 3Uラックマウント型 産業用コンピュータ（産業用サーバー）／大容量ストレージタイプ
SWS1200は、半導体製造装置・産業用装置への組み込み向け3Uラックマウント型産業用コンピュータです。インテル® Xeon® D-2700シリーズを搭載し、3.5インチHDD最大8台（工場オプション）・RAID 1/5/6の大容量ストレージを備えます。chemSHERPAによる製品含有化学物質情報の提供に対応し、AC200V以上の入力時にSEMI-F47（瞬低）の条件で動作継続を確認しています（UPS非搭載モデル）。国内生産による長期安定供給に対応します。
- ■インテル® Xeon® processor搭載（Xeon® D-2733NT 8core/16thread 2.1GHz）
- ■3.5インチHDDを標準6台・工場オプションで最大8台搭載、ハードウェアRAID 1/5/6・ホットスワップ対応
- ■chemSHERPAによる製品含有化学物質情報の提供に対応
- ■AC200V以上の入力時、SEMI-F47（瞬低）の条件で動作継続を確認 ※UPS非搭載モデル
- ■PCI Express 4.0および3.0対応の拡張スロットを4基搭載 (うち1基はRAIDカード実装)
- ■BMC搭載により、ネットワーク経由での遠隔監視・操作が可能
- ■RAS機能により、電圧・温度・FAN回転数などのシステム監視が可能 (Windows用RASソフトウェアライブラリを提供)
- ■無停電電源 (UPS) 搭載モデル (SWS1201) を選択可能
- ■開発・製造：サンリツオートメイション株式会社 (国内生産)。長期安定供給・保守、設計変更管理、不具合解析に対応
製品特長
chemSHERPAによる製品含有化学物質情報の提供に対応
EU RoHS指令やREACH規則（SVHC）など、国内外の化学物質規制への適合性判断に必要な製品含有化学物質情報を、サプライチェーン共通の情報伝達スキーム「chemSHERPA」に基づくデータとして提供します（※）。
完成品コンピュータのchemSHERPAデータを整備するには、構成部品レベルまで含有化学物質情報を収集・管理する体制が必要です。
本製品のchemSHERPAデータは、部品構成を管理する製造元のサンリツオートメイション株式会社が提供元となり、HPCシステムズ株式会社が窓口となってご提供します。
装置メーカー様は、制御用コンピュータの含有化学物質情報を1つの窓口から入手でき、グリーン調達・化学物質調査への対応負担を軽減できます。
※ chemSHERPAデータの提供条件については、お問い合わせください。
AC200V以上の入力時、SEMI-F47（瞬低）の条件で動作継続を確認
半導体製造装置の分野では、瞬時電圧低下 (瞬低) が起きても装置の稼働を維持するための指標として、SEMI-F47が用いられています。
本製品は、AC200V以上の入力時に、SEMI-F47が定める電圧低下条件 (供給電圧50%で200ms、70%で500ms、80%で1000ms) で動作を継続することを、製品評価試験で確認しています。
AC100V入力時は、定格入力電圧で20ms以内の瞬時停電に対して正常に動作します。
長時間の停電に備える場合は、無停電電源 (UPS) 搭載モデル (SWS1201) を選択できます。
停電を検出すると約1分間のバックアップ動作を行い、その間に装置側のアプリケーションからOSのシャットダウンなどを実行できます。
なお、SWS1201は電源容量の制約により、CPUのTurbo機能無効・HDD最大6台・USB/PCI Expressの合計20W以下、動作温度10～40℃となります。
※ SEMI-F47対応はUPS非搭載モデル (SWS1200) の仕様です。
SEMI-F47とchemSHERPAへの対応については、特設ページもご覧ください。
https://embe.hpc.co.jp/product/sws/
3.5インチHDD最大8台とRAID 1/5/6、ホットスワップに対応した大容量・高信頼ストレージ
24時間連続稼働対応品の3.5インチHDDを標準6台、工場オプションで最大8台搭載可能です。
RAIDカードはアバールデータ製 (RAID 0/5/6) またはBroadcom製 (RAID 0/1/5/6ほか) を搭載し、標準はRAID 5構成です。
データの冗長化と安定したストレージ運用を実現します。
前面のドライブベイはホットスワップに対応し、冗長構成のRAIDであれば、ドライブが故障しても稼働を続けたまま前面から交換できます。
優れたメンテナンス性により、装置を止められない現場の運用を支えます。
ストレージ構成 (HDD/SSD/RAIDレベル) は、ご要望に応じてカスタマイズが可能です。
BMC・RAS機能による遠隔監視で予防保全を支援
BMC (Baseboard Management Controller) を搭載し、システムハング時のシステム情報収集や、ネットワーク経由での遠隔監視・操作が可能です。
RAS機能により、ウォッチドッグタイマ、FAN回転低下検出、電源電圧モニタ、温度上昇検出、RAID状態の監視・表示に対応し、装置の安定稼働と予防保全を支援します (Windows用RASソフトウェアライブラリを提供) 。
PCI Express 4.0および3.0対応の拡張スロットで柔軟なシステム構成
PCI Express拡張スロットを4基搭載しています（Gen4 x16：2スロット、Gen3 x8：1スロット※RAIDカード実装、Gen3 x4：1スロット）。
他社製の各種拡張ボードを組み込んだ状態での製品出荷にも対応します。
※ 構成を変更した場合の規格適合・各種データの扱いは、お問い合わせください。
サンリツオートメイション株式会社開発・国内生産、
産業機器に求められる長期安定供給と保守に対応
SWS1200は、サンリツオートメイション株式会社による開発・国内生産の産業用コンピューターです。
産業機器に求められる長期安定供給・保守、設計変更管理、不具合解析に対応し、装置のライフサイクルを通じて安定した調達と運用を支えます。
IEC 62368-1のCB認証を取得しており、海外認証の取得にも対応可能です。
販売・構成のご提案・導入後の一次サポートはHPCシステムズ株式会社が担当し、お客様の用途に応じたストレージ構成や搭載オプションのカスタマイズをご提案します。
仕 様
外形寸法
I/Oポート＆拡張スロット
仕様一覧
| モデル | SWS1200 | |
|---|---|---|
| CPU | 種類 | インテル® Xeon® D-2700 シリーズ（Ice Lake-D） 標準：Xeon® D-2733NT 8コア/16スレッド 2.1GHz（Turbo 3.2GHz）、DDR4-2667、15MB cache |
| 搭載数 | 1 | |
| チップセット | CPU統合 (SoC) | |
| メモリ | 規格/最大容量 | DDR4-2667/2933 ECC対応 RDIMM (8～64GB/スロット) /LRDIMM (128GB/スロット) 最大256GB |
| スロット数 | 2 (288ピン DIMMソケット) | |
| ストレージ | 3.5インチ | 3.5インチHDD（24時間連続稼働対応品）標準6台（工場オプションで最大8台） I/F: SATA3.0 (6Gbps) 、ホットスワップ対応 (前面から交換可能) ※容量・構成はご要望に応じてカスタマイズ可能 |
| 2.5インチ | 2.5インチSSD 1台 (工場オプション) 、SATA3.0 (6Gbps) | |
| RAID | PCI Express RAIDカード使用（標準：RAID 5） ①アバールデータ製 APX-8816：RAID 0/5/6 ②Broadcom製 MegaRAID 9580-8i8e：RAID 0/00/1/10/5/50/6/60 |
|
| グラフィックス | VGA (アナログRGB) MINI D-SUB 15ピン x1ch DisplayPort 1.1a 1ch VGAとDisplayPortによるマルチモニター機能非対応。 両出力に同一画面 (同一解像度) が出力されます。 内蔵グラフィックとPCI Express スロットに実装したグラフィックカード間にてマルチモニター表示可能。 BMC内蔵 2Dグラフィックアクセラレータ |
|
| I/O | VGA | 1 (MINI D-SUB 15ピン) |
| DisplayPort | 1 (DisplayPort 1.1a) ※VGAと同一画面出力 (マルチモニター非対応) | |
| LAN | 汎用：4（100BASE-TX/1000BASE-T/2.5GBASE-T、RJ45、インテル® I225） BMC用：1（100BASE-TX/1000BASE-T、RJ45） |
|
| USB | 前面 2 (USB 2.0 Type-A) 背面 2 (USB 3.0 Type-A) |
|
| COM | 1 (RS-232C、D-SUB 9ピン オス型) ※実装オプションで2ch | |
| Audio | 無 | |
| 拡張スロット | スロット1: PCI Express 4.0 x16 (Gen4、x16レーン) スロット2: PCI Express 3.0 x4 (Gen3、x4レーン) スロット3: PCI Express 4.0 x16 (Gen4、x16レーン) スロット4: PCI Express 3.0 x8 (Gen3、x8レーン) ※RAIDカード実装 ※スロットは、背面から見て左 (I/Oパネル側) からスロット1、右 (ACインレット側) がスロット4の順に配置されています。 Standard Height / Three-Quarter Length (111.28 x 254mm) |
|
| RAS機能 | ・ウォッチドッグタイマ ・FAN回転低下検出 ・電源電圧モニタ ・温度上昇検出 ・AC/DC電源 (含UPS) 監視 ・RAID状態監視・表示 ※Windows用RASソフトウェアライブラリを提供 |
|
| BMC | ASPEED社 AST2600 搭載 (F/W: Insyde Software、LAN: 専用回線) システムハング時の情報収集、遠隔からのリモート監視・操作に対応 |
|
| 外形寸法/質量/仕上げ | W430 x H132 x D530 mm (突起部除く) 質量: 約18kg (HDD 8台搭載時) 材質: SUS430 塗装: 無し ※配置環境に合わせてカスタマイズ可能 |
|
| OS | 標準: Windows 10 IoT Enterprise LTSC 2021 / 64bit ※Linuxその他のOSについては、対応可否を含めてお問い合わせください。 |
|
| 電源 | 容量・入力電圧 | AC100V～240V (入力切り替え不要、ワイドレンジ電源) 許容電圧AC90V～264V、50/60Hz 消費電力 (最大) : 400W Typ. ※無停電電源 (UPS) 搭載モデル (SWS1201) を選択可能 |
| 瞬時停電 (UPS非搭載モデル) | AC100V時：20ms以内は正常動作（定格入力電圧時） AC200V以上の入力時、SEMI-F47（瞬低）の条件で動作継続を確認 ・供給電圧50%（100V）：200ms ・供給電圧70%（140V）：500ms ・供給電圧80%（160V）：1000ms |
|
| 利用環境 | 温度 | SWS1200: 5℃～40℃ SWS1201 (UPS搭載) : 10℃～40℃ |
| 湿度 | 20%～80% RH (結露なきこと) | |
| 保管環境 | 温度 | -20℃～60℃ (UPS搭載モデルは保存期間により制限あり) |
| 湿度 | 10%～90% RH (結露なきこと) | |
| 対応規格 | 環境仕様: RoHS2指令対応 安全規格: CB認証取得、IEC62368-1相当 EMS: IEC61000-6-2相当 (工業環境におけるイミュニティ) EMI: IEC61000-6-4相当 (工業環境におけるエミッション) |
|
| オプション | ・電源ケーブルの添付 ・リカバリディスクの提供 ・ウイルス対策ソフトウェアのインストール (McAfee Embedded Control 選択可能) ※OSリカバリメディアをご希望の場合は、お問い合わせください。 |
|
